Новое универсальное оборудование Optimas для мощения поверхностей

Компания Optimas Maschinenfabrik H. Kleinemas GmbH (Германия) — один из признанных на мировом рынке производителей оборудования и инструмента для механизированной укладки тротуарной плитки и решения сопутствующих технических проблем. УП «Бытпром» является представителем компании Optimas на территории Республики Беларусь.

Предприятие Optimas было основано в 1978 г. инженером Харальдом Кляйнемасом (в настоящее время компанией руководит его сын инженер Фридрих Кляйнемас). Все началось с мощения на участка собственной земли Кляйнемасов, примыкающего к их дому. Укладывая плитку, Харальд на себе испытал и физическую тяжесть, и длительность этой процедуры. Тогда-то ему и пришла идея замены тяжелого физического труда механизированным методом. Несколько месяцев спустя был разработан прототип укладчика тротуарной плитки. Для реализации производства и продажи был создан машиностроительный завод Optimas.

Первая машина для укладки тротуарной плитки (модель T33) была сконструирована в гараже Кляйнемасов. Стало ясно, что найдено решение всех проблем, имеющих место на объектах мощения. Итак, главная задача Optimas-машины состоит в том, чтобы при помощи высокотехнологичного навесного оборудования охватить все циклы работ на объекте. Преимущество изготовления всех компонентов всех технических предложений на своем производстве заключается в возможности не только осуществления контроля на всех этапах, но и оптимальной реализации индивидуальных запросов клиентов.

Большая часть машин производится по заказам, требования клиента (необходимая спецификация машины и захвата, спецлакировка, различное навесное оборудование) включаются в технологический процесс производства, и машина поставляется на объект стопроцентно готовой к эксплуатации.  При этом как укладка тротуарной плитки, так и установка бордюрных блоков и обработка швов возможны с использованием как специализированных машин Optimas, так и любой серийной строительной, дорожной, коммунальной либо сельскохозяйственной техники (экскаваторы, погрузчики, тракторы).

Установка бордюрных блоков

Предлагаемые Optimas-захваты для бордюрных блоков могут быть гидравлическими, вакуумными либо механическими. Гидравлический захват для бордюрных блоков Optimas, оснащенный универсальным креплением и регулятором гидравлического давления, монтируется на стрелу за несколько минут, после чего машина готова к работе. Средняя производительность машины с захватом для бордюрных блоков достигает 70-100 м/ч. При этом машина захватывает бордюрный блок с поддона, перевозит к месту укладки и точно по шнуру устанавливает его. Захват рассчитан на работу не только с бетонными, но и с гранитными бордюрными блоками. Для бетонных элементов, размеры которых превышают стандартные (0,45-1,40 м), монтируются дополнительные удлинители.

Вакуумный универсальный захват Optimas предназначен для любых бетонных элементов с гладкой непористой поверхностью. При помощи специальной платы вакуумный захват используется для установки бордюрных блоков. Преимущество вакуума состоит в том, что в данном случае бордюрные элементы устанавливаются точно встык друг к другу, неправильно же установленный элемент можно приподнять и установить заново, при этом поправка вручную не требуется. В полный технологический комплект Optimas, предусматриваемый для установки бордюрных блоков, входят также плуг для выравнивания бетонного основания перед установкой блока (вес 12 кг) и ручные захваты: одинарный (захват поперек, раствор 4-26 см, вес 5 кг) и тандем (захват вдоль, раствор 50-118 см, вес 13 кг).

Планировка поверхности

Для подготовки поверхности специалисты Optimas разработали планировочную систему, включающую ручной планировочный рубанок для малых и средних объектов и планировочный рубанок для средних и больших объектов. Ручной планировочный рубанок Optimas разработан для планировки песчаного основания перед укладкой тротуарной плитки на объектах шириной до 3,5 м. Он используется на таких объектах, размеры которых не позволяют использовать большой рубанок и тянуть его техникой (пешеходные и велосипедные дорожки, парковочные ниши, дворы). Бесступенчатая настройка рабочей ширины (0,25-5,20 м) позволяет стыковать промежуточные части планируемого полотна, настройка высоты с обеих сторон — буксировать рубанок либо по уже установленным бордюрным блокам, либо по лоткам, либо по нивелировочным шинам Optimas.

Нижняя плоскость нивелировочной шины находится на уровне планировки. После удаления шин не остается углублений. Точность краевой планировки помогают соблюдать боковые заслонки. Все эти конструктивные особенности ручного планировочного рубанка Optimas способствуют экономии времени и повышению качества подготовки поверхности. С использованием планировочного рубанка для средних и больших объектов планируются щебень, порода, шлак, песок или иные сыпучие материалы перед укладкой тротуарной плитки на объектах различной величины и сложности. Система стыкования промежуточных частей позволяет осуществлять монтаж бесступенчатой рабочей ширины до 7,5 м. С использованием же адаптеров и различных промежуточных частей можно также планировать с двусторонним поперечным уклоном до 9%.

Укладка тротуарной плитки

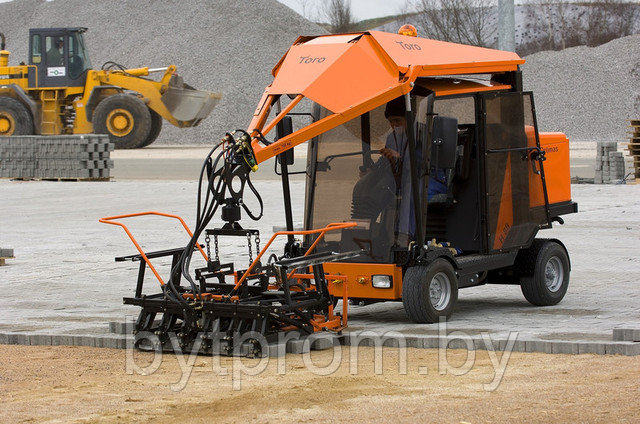

Для механизированной укладки штучных элементов Optimas предлагает две системы: гидравлический захват для укладки тротуарной плитки и вакуумный захват для установки плит или других элементов. Начиная с 1978 г. специалистами Optimas было успешно разработано 7 моделей самоходных укладчиков тротуарной плитки. Новая машина Optimas Toro H88 создана на основе обширного обмена информацией с клиентами компании. Близость к практике мощения во время конструирования, более 25 лет опыта, долговременные и жесткие испытания позволяют быстрой, стабильной и маневренной машине Toro H88, все компоненты и агрегаты которой просты и доступны для сервисных работ, устанавливать новые стандарты качества работ, производительности и комфорта.

К услугам оператора — просторная и комфортабельная кабина с круговым (360°) обзором, при этом открыт вид на край укладки, мощный дизельный двигатель, быстрая гидравлика, гидравлическая рулевая система, регулируемая рулевая колонка, независимая задняя подвеска, счетчик моторесурса. Опции — отопление, радио, пневмосиденье. Кабина на резиновых подушках поглощает шум и вибрацию. Объем топливного бака — 45 л. Появление машины Optimas Toro H88 означает возможность Optimas отныне предлагать своим клиентам во всем мире технику нового поколения. Данная машина укладывает тротуарную плитку с невероятной скоростью в любых условиях. Ее маневренность позволяет работать на малых объектах (подъезд к гаражу, пешеходная дорожка) столь же эффективно, как и на больших (парковочная стоянка, хоздвор, промышленная площадка, контейнерный терминал). Она же укладывает бордюрные блоки, затирает швы, подметает. Дизельный 4-цилиндровый двигатель, устанавливаемый на Toro, имеет водяное охлаждение с электрическим вентилятором, мощность 25 кВ (34 л/с.), гидростатический привод, звукоизоляцию. Простое управление обеспечивается автоматикой, а экстремальная маневренность и устойчивость — независимой подвеской.

Благодаря специальной рулевой системе резкие повороты и быстрая езда не создают боковых сил, поэтому исключается сдвигание свежеуложенной плитки. Что же касается оптимальности укладки плитки, то это достигается и свободным обзором, и близостью к краю мощения, и такими характеристиками навесного оборудования, как надежный захват, индивидуальная, быстрая и простая настройка.

Модель H77 Comfort имеет патентованную рулевую систему, которая позволяет машине двигаться по свежеуложенной плитке и при этом оставаться очень маневренной (наружный радиус 2,15 м). Рулевая система с гидроусилителем позволяет эффективно работать и на маленьких участках. Простое управление функциями дает возможность выполнять укладку в высоком темпе. На большом объекте при оптимальной организации достигается производительность более 1000 м2 в день. Двигатель дизельный 4-цилиндровый мощностью 22 кВ (30 л/с.), звукоизоляция, водяное охлаждение, масляный радиатор, гидростатический привод, гидравлическая двустороння рулевая система (патент DE-PS 2910719), гидравлические тормоза в комбинации с сиденьем, объем бака — 32 л. Универсальный гидравлический захват для укладки тротуарной плитки можно эксплуатировать как навесное оборудование для другой строительной техники (экскаватор, погрузчик).

Функции гидравлического захвата идентичны таковым захвата машины Optimas. Крепление подходит практически к любому агрегату, гидравлические соединители подбираются для употребляемой строительной техники. Гидравлический захват настраивается на все ходовые формы и размеры плитки. Сдвиг в рядах возможен только для прямоугольной или квадратной плитки. Для захвата необходимы один или два гидравлических круга. Все функции захвата с одним гидравлическим кругом выполняются автоматически последовательно. Установка бетонных плит и других специальных элементов при помощи вакуумного захвата — это еще один способ применения машины Optimas. С использованием вакуумного навесного оборудования устанавливаются в первую очередь бетонные плиты или специальные бетонные элементы, которые из- за состава, качества или формы не могут укладываться стандартным гидравлическим захватом.

Обработка швов

Только полностью заполненные швы передают нагрузку от одного элемента мощения к другому, препятствуют сдвигу плитки и придают поверхности эластичность. Технология обработки швов включает распределение материала, затирание швов и подметание. Использование при этом техники Optimas позволяет экономить время и затраты. Ковш Optimas служит для равномерного распределения различного материала по поверхности. Он используется и при распределении песчаного материала на уложенной поверхности для затирания швов, и при распределении песчаного материала для подушки под укладку, и при распределении посадочного грунта перед озеленительными работами. Количество материала можно регулировать скоростью движения, давлением масла и настройкой на ковше.

Ковш монтируется практически на все типы погрузчиков при помощи универсального адаптера. Гидравлическая щетка Optimas для затирания швов как навесное оборудование машины Optimas оптимально используется на средних и больших объектах. Щетка цепляется к машине за несколько минут. Жесткое крепление позволяет, оперируя рулевой системой машины, обрабатывать углы, прямые участки вплоть до стен или бордюрных блоков. Гидравлическая затирающая щетка комбинируется с тележкой и баком для воды. Вода поступает из бака через водопровод под машиной к щетке. Вращающиеся щетки смешивают материал с водой и замывают смесь в швы между бетонными элементами. Кроме того, щетка предназначена для работы с сухим материалом.

Затирающая щетка Optimas для погрузчика рассчитана на применение на таких средних и больших объектах, где в любом случае находится погрузчик для земляных и погрузочно-разгрузочных работ. Щетка надевается на вилы погрузчика, подключаются гидравлические штекеры, после чего можно начинать работу. В основном швы затираются с водой, но возможно и затирание материала всухую. Вращающиеся щетки смешивают материал с водой и замывают смесь в швы между бетонными элементами. Гидравлическая вальцевая щетка Optimas представляет собой еще один вид навесного оборудования машины Optimas. Вальцевая щетка жестко крепится к машине. Угол щетки настраивается с помощью рулевой системы и фиксируется. Для понижения пылеобразования в общественных местах щетка комплектуется тележкой с баком для воды.

Инструмент Optimas

Станок для колки Optimas позволяет с высокой точностью колоть бетонные элементы толщиной до 10 см. Верхний и нижний нож имеют по четыре стороны, которые последовательно используются. Плавающий стол позволяет колоть плитку под углом по вертикали, что дает возможность получать ровный и чистый вид сверху. Ручной клещевой захват Simplex индивидуально настраивается на калибры плитки от 18 до 28 cм, а ломик позволяет выравнивать линию укладки. Ножи из специальной каленой стали каждого из этих инструментов могут заменяться. Ручной захват предназначен для переноски бетонных элементов. Он настраивается на все сорта плитки. Рекомендуется работать всегда двумя захватами. Опция — адаптер для укладки плит.
